排针排母多排结构选型与高密度场景应用解析

随着电子设备向小型化、多功能方向发展，单排排针排母已无法满足多回路连接需求，多排结构排针排母成为高密度板间、板线连接的主流方案。多排设计能在有限空间内大幅提升回路数量，但选型不当也会带来焊接难度大、信号干扰强、对接精度差等问题。理清多排结构的类型特点，掌握高密度场景选型逻辑，才能充分发挥其空间优势。

一、排针排母常见多排结构与性能特点

1.双排结构

双排是应用较广的多排形式，常见间距有2.54mm、2.0mm、1.27mm，排距与针距对应匹配，兼顾密度与加工难度。双排结构分为直插式、贴片式两种，直插款焊接强度高，适合大电流、有震动的工况；贴片款SMT贴装，适合高密度表贴布线，能充分利用PCB正反两面空间。

双排排针排母通常搭配防呆设计，避免插反插错，广泛应用于工控主板、电源模块、通信接口板等场景，是平衡性能、成本与密度的主流选择。

2.三排与四排结构

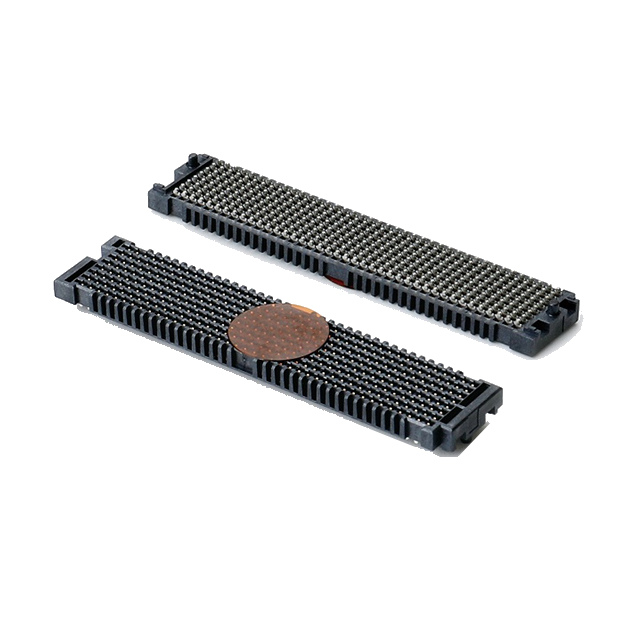

三排、四排属于高密度多排结构，常见于1.27mm、1.0mm小间距产品，能在相同长度内容纳更多回路，大幅节省安装空间。排数越多，对PCB布线精度、贴装精度要求越高，焊接不良率也会相应上升。

这类结构多用于内部空间紧凑的设备，如便携检测仪器、嵌入式核心板、通信基带板等，用于替代大体积连接器，实现小型化设计。部分款式带中间定位柱，提升多排对接的对位精度。

3.高低排与错位排结构

除平行等距多排外，还有高低排、错位排等特殊结构。高低排通过不同针高实现分层对接，适配堆叠式板间连接；错位排通过针位交错，增加相邻针之间的爬电距离，提升高压场景的绝缘防护性。

特殊结构多为定制化选型，适配特定堆叠布局与电气要求，通用性低于标准平行多排。

二、高密度场景多排排针排母选型要点

1.间距与排数按需匹配

高密度场景优先根据回路总数确定间距与排数，优先选成熟间距规格，避免过于小众的定制尺寸。回路数量适中的选2.0mm双排，高密度选1.27mm或1.0mm三/四排，不盲目追求小间距，兼顾焊接良率与后期维护难度。

同时核算电流负载，大电流回路放在外侧排，小电流信号放在内侧，避免多排密集排布导致热量堆积。

2.安装方式适配工艺

量产高密度场景优先选用SMT贴片式多排排针排母，配合自动贴片机贴装，焊接一致性远高于手工直插。贴装款需匹配PCB焊盘尺寸与钢网设计，确保每根针脚焊盘大小一致，避免连锡、虚焊。

有强震动、大拉力的场景，选用带定位柱、带螺丝固定孔的多排座，增强整体固定强度，避免震动导致针脚脱焊、对接错位。

3.材质镀层兼顾性能与成本

普通信号传输选镀锡款即可满足需求；高频信号、弱信号场景选镀金款，降低接触电阻，提升抗氧化性与信号稳定性。插拔频次高的场景加厚镀金层厚度，延长插拔寿命。

基材选用耐高温塑胶，适配SMT回流焊工艺，避免过炉后塑壳变形，影响多排对接精度。阻燃等级匹配设备整机安防要求。

4.防呆与导向结构不可缺失

排数越多，对接错位的风险越高，选型时优先带防呆柱、导向倒角的款式，降低组装时插歪、插反的概率。长针引导结构能让多排针脚逐步导入排母，避免强行对接导致针脚弯曲变形。

三、高密度典型应用场景

多排排针排母是高密度连接的高性价比方案，在工控嵌入式核心板与底板对接中，通过多排结构实现电源、信号、通信回路一体化连接，替代多组单排连接器，大幅节省板上空间；在通信设备的业务板卡上，高密度多排座满足多路数据信号并行传输需求，适配高速背板连接；在便携医疗、检测设备中，小间距多排结构助力设备小型化设计，在有限体积内实现多功能集成。

同时在车载电子、安防模组等场景，带定位加固的多排结构能兼顾密度与抗震动性能，适配复杂工况下的可靠连接。

总的来说，多排排针排母是高密度连接的实用方案，选型时平衡密度、工艺、性能三者关系，结合场景需求匹配间距、排数、安装方式与镀层，既能实现空间利用，又能保障连接稳定性与生产良率。
