板对板连接器对接精度偏差原因与校准调试方法

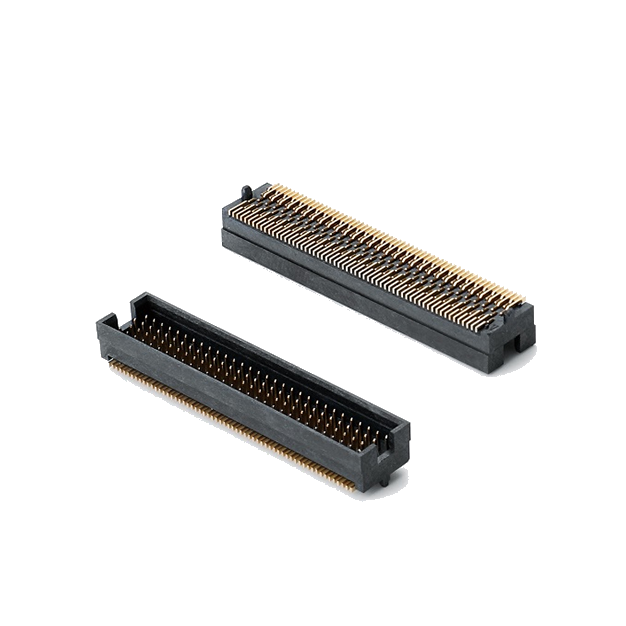

板对板连接器是实现PCB板间堆叠连接的核心部件，广泛应用于智能手机、工控核心板、通信模块、车载电子等场景。随着引脚间距不断缩小、对接密度持续提升，对接精度偏差逐渐成为高频故障诱因，轻则导致接触不良、信号传输不稳，重则造成针脚弯折、连接器长期损坏。理清偏差产生的全链路原因，掌握分阶段校准调试方法，能有效保障高密度板对板连接的可靠性。

一、板对板连接器对接精度偏差核心原因

1.零部件制造公差累积

连接器塑壳注塑成型存在尺寸公差，引脚冲压、电镀过程也会产生位置偏差，单部件公差在合格范围内，但公母座公差叠加后，整体对位间隙就会偏离设计值。

小间距高密度产品对公差更敏感，0.05mm的制造偏差就可能导致对接偏位，出现插装卡顿、接触不良。部分低价产品模具精度不足，公差控制宽松，偏差问题更突出。

2.PCB焊盘与贴装偏差

PCB板制作时焊盘偏移、孔径偏差，会直接导致连接器焊接后整体位置偏移。SMT贴装阶段，贴片机定位精度不足、钢网开孔偏差、回流焊温区设置不当引发基板变形，都会让连接器焊接后位置超差，公母座无法准确对齐。

多层厚板、大尺寸基板的翘曲变形，还会造成连接器平面度偏差，出现一端对齐、另一端偏位的现象。

3.组装对位操作误差

人工组装时，仅凭肉眼对齐插接，容易出现角度偏斜、侧向偏移，强行插装会导致针脚弯曲、塑壳磨损，进一步放大精度偏差。无定位治具辅助的手工组装，偏差率远高于治具定位组装。

堆叠层数越多，累积的装配偏差越大，多层板堆叠场景更容易出现对接精度超标。

4.使用环境应力引发偏移

设备长期处于震动、高低温交变环境，连接器固定焊点会出现轻微松动，塑壳与基板也会因热胀冷缩产生相对位移，导致初始精度下降，出现动态接触不良。

车载、户外工控等震动温差大的场景，精度衰减速度明显快于普通室内设备。

二、对接精度偏差校准调试方法

1.设计阶段前置精度保障

从源头控制偏差，PCB设计时严格按照连接器规格书绘制焊盘，保证焊盘位置度、尺寸公差达标，关键位置添加定位孔，配合连接器定位柱实现物理限位。

选用带导向倒角、引导针的连接器，公头前端做导角处理，插装时自动修正轻微偏差，降低对位操作难度。高密度场景优先选带浮动结构的板对板连接器，可吸收一定范围的位置偏差，提升容错能力。

2.焊接贴装阶段精度校准

SMT生产前校准贴片机坐标精度，定期检测贴装重复定位误差。制作高精度钢网，确保焊膏印刷位置与焊盘准确对应。回流焊设置合理温区曲线，减少基板热变形翘曲，避免连接器随基板变形出现位置偏移。

焊接完成后用影像测量仪检测连接器整体位置度与平面度，超差产品及时返修，不流入下一工序。基板翘曲超标的先做整平处理，再进行连接器焊接。

3.组装阶段对位调试规范

批量组装采用专用定位治具，固定上下板相对位置，保证连接器准确对齐后再平稳压合，禁止徒手盲插强行对接。压合时垂直均匀受力，避免侧向偏斜，听到对位卡扣到位声响即为插接完成。

出现插装卡顿立即停止，排查偏位原因，调整对位后重新对接，避免硬插导致针脚弯折变形。

4.成品阶段偏差检测与修正

组装完成后检测导通性能，排查边缘针脚接触状态，出现单路、局部接触不良，大概率存在对位偏差。轻微偏差可通过重新拔插、微调板间位置修正；偏差严重的拆解后重新校准连接器位置，补焊修正焊盘偏移。

整机震动、高低温测试后复测导通状态，排查动态工况下的精度偏移，及时加固焊点、优化固定结构。

5.运维阶段定期复检校准

投入使用的设备，定期拆机检查板对板连接器状态，清理接触面灰尘，确认固定焊点无松脱。震动工况设备增加固定缓冲结构，减少震动导致的位置偏移；温差大的场景选用热膨胀系数匹配的连接器与基板材料，降低温变带来的位移偏差。

总的来说，板对板连接器对接精度偏差是制造、贴装、组装、使用多环节公差累积的结果，通过设计前置防护、贴装严格管控、组装规范操作、运维定期校准全流程管控，能有效控制偏差范围，保障高密度连接的长期可靠性。
