简易牛角适配线材规格与压接操作规范说明

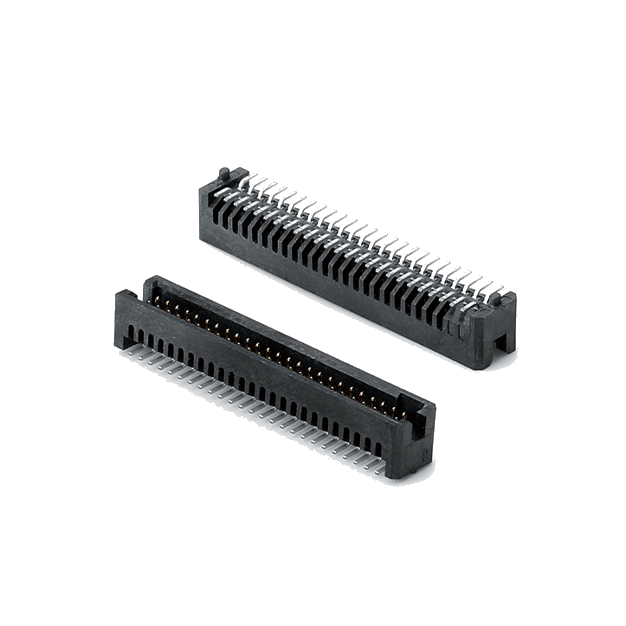

简易牛角连接器凭借结构简单、对接便捷、成本可控的优势，广泛应用于工控主板、显示屏模组、安防设备、电源模块等场景的板对线连接。线材规格适配不当、压接工艺不规范，容易出现接触不良、针脚发热、拉拔脱落等故障，影响整机信号与供电稳定性。明确线材适配标准、规范压接操作流程，是保障连接可靠性的核心环节。

一、简易牛角适配线材规格选型要点

1.线径规格与间距匹配

简易牛角常见间距为2.54mm、2.0mm、1.27mm，不同间距对应适配的线材线径不同。2.54mm标准间距款，适配AWG 22-AWG 26号线材，常规供电与信号传输优先选用AWG 24号；2.0mm小间距款适配AWG 24-AWG 28号线材；1.27mm高密度款适配AWG 26-AWG 30号细径线材。

大电流供电回路需适当放大线径，降低线路发热；纯信号传输可选用细线径，适配高密度布线需求。盲目选用过粗线材会导致压接不牢、针孔变形，过细则易出现拉断、载流不足。

2.线材结构与材质选型

优先选用多股镀锡铜芯线材，多股结构柔韧性好，弯折不易断芯，镀锡层可提升抗氧化性与压接导电性。单股硬线仅适合固定不动的内部短距连接，频繁弯折场景容易断芯失效。

绝缘材质根据工况选择，普通室内场景用PVC绝缘线即可；高温工控、车载场景选用XLPE、硅橡胶绝缘线材，提升耐温等级；有阻燃要求的设备选用UL认证的阻燃线材，符合规范。

扁平排线适配多通道并行信号传输，单根电子线适配大电流或分散布线场景，按需选择对应结构。

3.芯线与绝缘层参数控制

压接型牛角对芯线外径、绝缘层厚度有明确适配要求。芯线导体截面积需与端子压接仓匹配，绝缘层外径需适配端子的绝缘压接部位，避免绝缘层过粗无法压入、过细压接不紧。

采购线材时明确绝缘剥除长度标准，匹配对应端子的压接尺寸，确保导体压接区与绝缘压接区分区清晰，提升压接后的机械强度与电气性能。

二、简易牛角压接操作规范

1.压接工具与前期准备

选用对应间距、对应端子型号的专用压接钳，禁止用普通钳子、斜口钳替代，避免压接形状不达标。定期校准压接钳的模口尺寸，磨损严重的模具及时更换，保障压接精度。

压接前核对线材、端子、牛角座规格一致，线材无氧化、断芯，端子镀层完整无变形。准备好剥线钳、拉力测试仪、放大镜等检测工具，配套做好防静电措施。

2.剥线与预装操作

按照标准长度剥除端部绝缘层，误差控制在±0.5mm以内，确保芯线全部进入导体压接区，绝缘层全部落在绝缘压接区，禁止铜丝外露过长或绝缘层压入导体区。

剥线后梳理芯线无散丝，整股插入端子压接仓，芯线前端略超出导体压接区前端，绝缘层平整抵靠端子台阶处，确认位置无误后再压接。

3.标准压接操作流程

将预装线材的端子放入压接钳模口，居中对齐后平稳施压，一次压接成型，禁止反复碾压。压接后端子导体区呈标准六边形，紧密包裹全部芯线，无断丝、无飞丝；绝缘压接区抱紧绝缘层，弯折无松动。

单排端子逐线压接完成后，按顺序插入牛角胶壳，听到卡扣弹响确认到位，禁止强行敲入导致端子变形。整排插装后轻拉每根线材，确认无松脱。

4.压接质量检测与收尾

压接完成后抽样做拉力测试，拉拔力符合对应线径标准，无端子脱落、芯线拔出。用放大镜检查压接形状，无开裂、偏压、铜丝外露等缺陷。导通测试确认每一路接触良好，无断路、虚接。

成品线材梳理整齐，避免过度弯折端子根部，存放与转运时做好防护，防止针脚变形、镀层刮伤。

规范的线材选型与压接工艺，能大幅提升简易牛角连接的机械强度与电气可靠性，减少接触不良、发热脱落等故障，保障设备长期稳定运行。
