排针排母锁扣结构防松脱对配设计要点

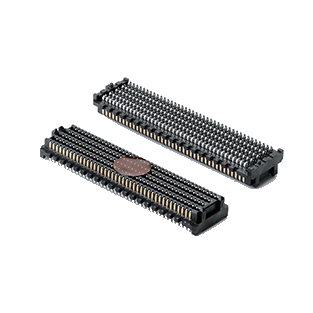

排针排母依靠端子悬臂弹力形成基础咬合，在持续振动、温差循环、设备搬运冲击的工况下，单纯端子夹持力存在松脱风险。锁扣结构作为辅助锁紧机构，和弹性端子配合，提升对配后的保持力，降低连接器分离概率，广泛应用于工控模块、车载附属板、运动控制设备、仪器内部转接等场景。

锁扣结构一般集成在塑胶基座一体成型，也有少量独立卡扣配件，主流分为两侧卡扣、中间卡扣两种形式。两侧卡扣在排针、排母基座左右位置设置勾位与卡槽，对配到位后，卡扣勾头互相卡合；中间卡扣布置在基座中部，适合长度偏长、通道数量多的排针排母，避免两端受力不均出现局部脱扣。卡扣本体和基座采用同材质塑胶，多选用PBT或LCP，保证和基座同步收缩，温度变化下不会出现卡扣卡滞、勾位错位。

锁扣的动作行程与导向斜面是设计核心。卡扣前端设置导向斜角，下压对配时，排针基座挤压卡扣斜面，卡扣向外撑开，到达锁合位置后卡扣回弹归位，勾住卡槽，同时会发出轻微到位反馈，方便作业人员判断是否插到位。斜面角度需要合理控制，角度偏大，插入阻力上升，装配费力；角度偏小，导向效果不足，容易出现卡扣卡歪、勾位没有完全啮合。锁合之后保留少量预紧量，避免振动下卡扣自行脱开，同时预紧力不能过大，减少拆卸时卡扣断裂风险。

防呆和锁扣可以组合设计。部分型号将防呆槽和卡扣位置合并规划，只有方向正确才能顺利卡入；反向装配时卡扣会被基座阻挡，无法下压到位，从结构上规避反装错配。设计时区分锁扣功能和防呆功能，防呆只限制方向，锁扣负责锁紧保持，二者协同减少人为装配失误带来的接触不良。

锁扣和端子弹性需要匹配。锁紧力不能全部由卡扣承担，核心电气接触依旧依靠排母内部弹性端子夹持。锁扣主要用来抵抗外部拉扯、振动带来的分离趋势，如果锁扣预紧力过大，长期挤压会造成基座形变，带动端子偏移，改变端子接触压力，进而引发接触电阻漂移；锁扣保持力不足，冲击振动下卡扣容易脱开，连接器缓慢松脱。仿真和样品验证阶段，同步测试端子接触电阻与锁扣分离力，找到适配区间。

装配与拆卸操作有对应的管控规范。对配时垂直均匀施压，依靠导向结构自然导入，禁止单侧斜向用力压合，斜向受力容易造成卡扣勾位崩裂，或是内部针脚弯折。拆卸时，需要先捏住卡扣的释放拨片，向外拨开解锁，再垂直拉开排针排母；没有解锁直接拉扯线缆或者PCB板，易造成卡扣断裂、端子变形。长排规格的连接器，两侧卡扣建议同步解锁，单边解锁强行拉扯会让基座受力扭曲。

环境变化对锁扣可靠性存在影响。温度循环工况下，塑胶材料发生热胀冷缩，卡扣勾厚、卡槽间隙随之改变。选用低收缩塑胶原料，控制卡扣和卡槽之间的间隙余量，高温时间隙变小不卡滞，低温收缩后依旧可以维持有效勾合。振动测试中，核查卡扣是否出现疲劳，多次振动后勾头磨损、塑性变形，会造成保持力衰减，锁扣失去作用。

PCB布局与壳体结构要配合锁扣空间。卡扣外侧预留操作空间，外壳不能紧贴卡扣拨片，否则装配后无法解锁；壳体避让位置不足，还会挤压卡扣，造成锁扣处于半解锁状态，失去防松效果。带锁扣的排针排母，定位柱依旧保留，定位柱承担对配时的初定位，减少卡扣对位偏差，降低卡扣被硬撞损坏的概率。

生产检验环节，除目视检查卡扣是否卡合到位，还会做分离力抽检。在规定方向施加拉力，记录锁扣脱开的力值，确保批次一致性。同时抽检多次插拔后的锁扣状态，反复拆装后，观察卡扣是否出现发白、裂纹、保持力明显下降，评估卡扣耐久寿命。

常见不良现象可以对应溯源。振动后自行松脱，多为卡扣勾量不足、预紧余量偏小；装配时卡扣很难卡入，一般是斜面设计不合理或是基座成型尺寸偏差；解锁之后卡扣无法回弹，多为塑胶应力过大、卡扣根部壁厚不合理；卡扣断裂，大多是拆卸没有先解锁、斜向用力导致。

锁扣结构属于机械辅助锁紧方案，不能替代端子本身的接触性能。结合产品振动等级、拆装频次选择锁扣形式，优化斜面、勾位、间隙参数，搭配规范的装配解锁流程，可以有效提升排针排母在动态工况下的连接稳定性，降低设备现场因连接器松脱引发的故障。
