高速板对板连接器信号完整性与屏蔽设计

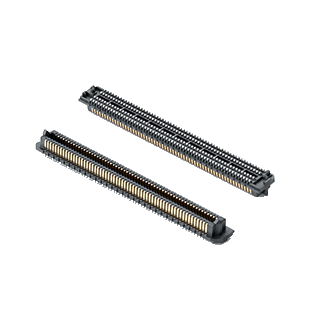

高速板对板连接器用于PCB模组之间高频信号传输，在显示、通信、高清图像传输等链路中，信号速率提升之后，阻抗波动、信号串扰、电磁辐射等问题更容易显现。信号完整性管控与屏蔽结构设计，是高速BTB连接器方案设计的核心，适配工控、车载显示、高清模组、高速存储等对传输质量有要求的场景。

阻抗匹配是信号完整性的基础。高速差分信号一般设定固定差分阻抗目标，常见为100Ω，连接器内部差分对的端子间距、介质厚度、塑胶介电常数共同决定阻抗数值。端子截面、相邻端子排布不能随意改动，如果连接器内部阻抗和PCB走线阻抗出现明显落差，信号经过连接器位置时会产生反射，引发回波损耗超标，接收端信号失真。设计阶段结合规格书参数，让PCB差分走线阻抗与连接器保持连续，减少阻抗不连续点。

串扰管控依托端子排布方式。相邻信号端子距离近时，信号之间会产生耦合干扰，高速下干扰效果放大。方案设计中，差分信号对之间布置接地端子作为隔离，拉开高速信号对的间距；同时控制同组差分两根端子长度保持一致，降低差分对内偏斜。高速信号端子和电源端子、低速信号端子分区排布，避免大功率电源波动耦合进高速链路。端子排列时，参考返回路径连续，保证信号回流路径短而稳定，回流路径断裂会加剧噪声和损耗。

插入损耗与回波损耗是评估传输性能的核心指标。插入损耗代表信号穿过连接器后的幅度衰减，损耗过高，到达接收端的信号幅值不足，容易出现误码；回波损耗反映信号反射程度。损耗和端子导体材质、镀层、接触结构、塑胶介质相关。选用低损耗塑胶基材，控制端子接触界面的接触电阻，减少介质损耗与导体损耗。长距离、高速率链路选型时，结合链路预算，预留足够的损耗余量。

屏蔽结构用来缓解电磁干扰，分为整体屏蔽壳体、局部屏蔽片、接地弹片几种形式。金属屏蔽壳体包裹在连接器基座外侧，壳体通过接地弹片与PCB接地焊盘可靠连接，形成屏蔽腔，阻挡外部噪声进入差分链路，同时约束连接器内部信号向外辐射，降低整机EMI超标风险。屏蔽壳体的连续性很关键，壳体拼接缝隙过大、接地点位不足，屏蔽效果会下降。

屏蔽弹片的布置方式影响接地性能。高速板对板连接器的屏蔽弹片分布在壳体两侧或者上下区域，公母座对配之后，弹片同时接触两边壳体，形成跨接接地通路。弹片需要保持稳定的接触压力，振动、温度变化下不能脱离接触。车载、工业振动环境中，弹片弹力衰减会造成接地断续，屏蔽功能失效，选型时需要同步核查弹片耐久与温循后的接触稳定性。

除连接器本体之外，配套结构也会影响屏蔽效果。连接器周边PCB接地铜皮完整铺铜，屏蔽壳体的接地焊盘直接连接到主地平面，减少接地引线长度；高速差分走线参考完整地平面，避免走线跨分割。壳体和PCB之间不要使用绝缘材料隔开，防止接地回路断开。多通道高速连接器，不同信号组之间可以增加屏蔽隔墙，隔离组间串扰。

装配与制程管控同样会影响高速性能。贴装时保证屏蔽壳体接地焊盘锡膏充分润湿，出现虚焊会造成接地不良、屏蔽失效；对配时对位准确，避免端子偏斜带来差分间距变化，进而改变阻抗。组装异物、锡珠残留在屏蔽壳体内部，可能造成短路或者局部电场畸变。生产测试环节，可以通过时域反射、矢量网络分析仪测试阻抗、损耗指标，筛查不良样品。

不同应用场景的取舍存在差异。消费类高速模组可以选用简化屏蔽方案，控制结构体积；车载、工业通信设备，电磁环境复杂，优先带全包围金属屏蔽壳体的型号，并增加接地点位。部分高密度细间距高速BTB，空间受限，会采用内置接地隔离端子的方式替代完整外壳，在体积和抗干扰之间平衡。

测试验证环节，除电气指标之外，还要叠加环境试验。高低温循环、振动测试之后复测阻抗、损耗与EMI，确认温度形变、振动不会造成屏蔽接触失效、端子间距偏移。部分产品还会做长期老化测试，评估镀层氧化、弹片疲劳带来的性能漂移。

高速板对板连接器的信号完整性，依靠阻抗连续、差分等长、合理的接地隔离实现；屏蔽设计通过金属壳体、接地弹片搭建屏蔽回路，缓解串扰与辐射。链路设计将连接器和PCB走线作为整体统筹，同步管控器件选型、PCB布局、贴装装配，保障高速信号稳定传输，降低误码、图像异常等问题。
