板对板连接器回流焊工艺常见不良预防

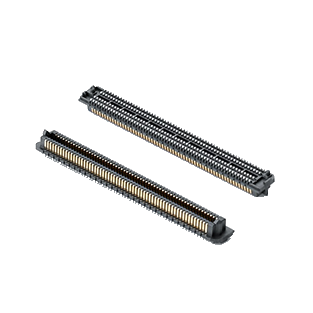

板对板连接器轻薄小巧，广泛用于小型智能设备、显示模组、控制面板生产，大多采用SMT回流焊装配。回流焊高温过程容易出现塑胶变形、端子偏移、虚焊、立碑、连锡等工艺不良，直接导致连接器功能失效。结合量产常见缺陷，梳理标准化预防手段，规避各类回流焊工艺问题。

塑胶基座高温融化、翘曲变形是高频不良。板对板连接器绝缘基座多为LCP、PA材质，不同塑胶耐温区间存在差异。如果回流焊峰值温度过高、高温保温时间过长，基座软化变形，端子位置偏移，后续对接出现接触不良。预防方法：严格对照连接器规格书设定回流焊曲线，把控峰值温度、保温时长；避免局部热风直吹连接器本体；物料选型优先选用耐高温改性塑胶版本；拼板布局不要将连接器放置在受热不均衡区域。

端子虚焊、少锡缺陷成因与改善。出现虚焊一般是焊盘氧化、助焊剂活性不足、受热不均、连接器底部遮挡热风。PCB焊盘做好防氧化处理，库存PCB管控存放周期；钢网开孔合理设计，针对板对板引脚调整开孔大小，保证锡膏供给充足；避免连接器底部大面积遮挡，必要时调整载具开孔，保障热风流通，使每个端子受热均匀。锡膏保存、搅拌、印刷工艺标准化，防止锡膏失效引发焊接不良。

引脚连锡、桥接问题管控。连锡大多是锡膏过量、钢网开孔偏大、元件定位偏移。优化钢网开孔尺寸，缩小相邻引脚之间锡膏区域；提升贴片机贴装精度，控制偏移量；回流焊升温速率合理设置，升温过快容易造成锡膏快速坍塌，相邻引脚锡膏粘连。批量生产定期检查贴装精度与钢网磨损情况，及时清洗钢网底部残留锡膏。

立碑、元件偏移失效。轻薄型板对板连接器自重较轻，两侧引脚受热不均衡，锡膏融化产生不同表面张力，拉动元件单侧翘起形成立碑。优化措施：平衡连接器左右两端受热条件；统一两侧焊盘尺寸，不要出现焊盘大小差异；控制升温斜率，减缓升温速度；载具设计保证元件贴装后平稳受力。

贴装压伤、基座碎裂隐患。贴装吸嘴压力设置过大，轻薄板对板基座受压开裂，内部端子受损。调试贴片机压力参数，选用适配连接器外形的吸嘴；避免吸嘴直接重压塑胶薄弱区域；来料检查连接器基座有无细微裂纹，不良物料提前剔除。

冷却阶段应力造成隐性不良。回流焊冷却速度过快，连接器与PCB板材收缩系数不同，产生内应力，出现隐性虚焊。设置梯度冷却曲线，避免急速降温；焊接完成后自然降温，不要立即触碰、搬动PCB板。

整体来看，板对板连接器回流焊不良大多来源于温度曲线、钢网设计、贴装参数三者管控不到位。投产前完成试样验证，固化回流焊标准工艺参数，持续监控锡膏、载具、贴片机状态，能够有效降低不良率，提升成品焊接可靠性。
