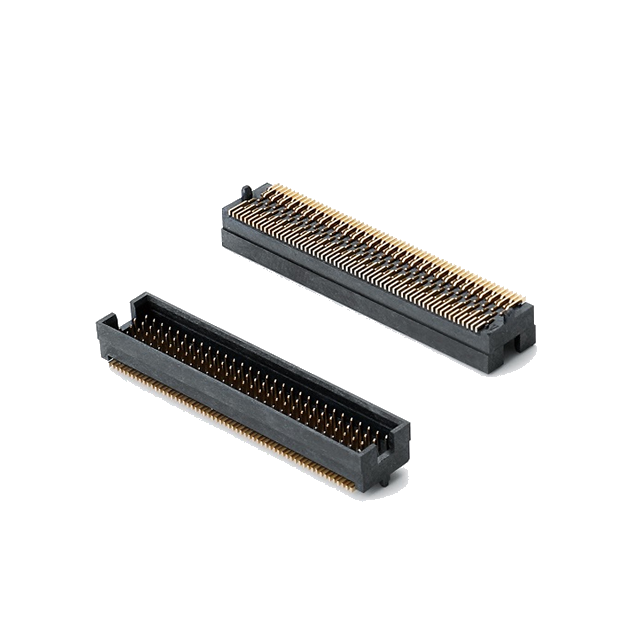

排针排母如何降低震动环境下信号中断风险

排针排母作为PCB板间通用互连器件，大量应用在自动化设备、车载装置、工业仪器之中。设备持续震动工况下，很容易出现瞬时信号中断、数据丢包、设备重启等故障，根本原因在于端子接触界面出现短暂分离。想要改善该问题，需要从连接器选型、结构设计、焊接工艺、装配加固多个维度落实优化措施。

优先根据震动等级挑选适配结构型号。普通直插型排针排母保持力有限，剧烈震动环境稳定性偏弱。高震动场景优先选用带定位柱、卡扣锁止结构的排针排母；有条件可选用双层接触端子结构，多重接触点位降低单点分离造成信号中断。贴片式排针相比直插款，如果焊盘设计不合理更容易脱焊，强震动环境下需要同步优化焊盘结构。同时留意端子镀层，镀金层能够避免接触面氧化，防止震动过程中接触电阻波动。

优化PCB焊盘设计与焊接工艺，杜绝焊点位失效。震动持续作用时，焊接点位是薄弱环节。加长焊盘长度、增加补强焊边，提升焊锡附着面积；避免焊盘距离板材边缘过近，减少应力集中。焊接阶段管控锡量，锡量过少易出现虚焊，锡量过多形成巨大应力，震动时产生裂纹。回流焊温度曲线严格按照物料规格执行，防止端子塑胶基座高温变形，导致公母配合间隙异常。

增加外部辅助固定结构，分散震动应力。单纯依靠排针排母端子咬合不足以抵抗持续振动。两块对接PCB之间增设支撑柱、锁紧螺丝，缩小连接器承载的机械应力；板间预留合理间隙，防止板材形变挤压连接器。部分设备可以搭配泡棉缓冲结构，削弱外部震动传递至互连点位，减少公母座相对位移概率。

管控公母座配合间隙，避免大幅相对滑动。排针排母配合间隙过大，震动时公母端子反复轻微滑移，不仅容易瞬时断连，还会造成镀层磨损。选型阶段避免公差偏大的物料；对于长期震动设备，不宜选用超薄轻力度版本排针排母，适度选用接触弹力充足的型号。若产品结构允许，减少频繁插拔，多次插拔会损耗端子弹力，降低抗振能力。

做好布线应力释放工作。连接在PCB上的导线不能紧绷，线材拉扯力会直接传导到连接器。外接线束预留松弛余量，使用线扣进行固定，避免外力持续拉扯PCB与排针区域。设备整机减震同步优化，通过减震脚垫降低整机振动幅度，从源头减少传递至连接器的机械冲击。

震动环境信号中断属于典型机械可靠性问题。单一手段很难解决，采用“合适连接器选型+稳固焊接+机械辅助固定+减震结构”组合方案，有效减少公母端子瞬时脱离现象，持续保障信号传输稳定。
