排针排母连接器作为电路板间常用信号传输接口，其间距决定了信号密度与板面布局紧凑程度。常规间距有2.54mm、2.0mm、1.27mm等。在高密度布线需求下，连接器间距逐步减小，短路风险相应增加，需通过结构、材料与加工方式多重控制降低故障率。

一种防短方式为使用绝缘挡墙设计。在每个PIN之间预成型塑胶立体隔断，增加PIN间绝缘路径，防止焊接或压接过程中导电物质跨位粘连。该方法适用于间距在1.27mm及以下型号，常用于通信设备和嵌入式主板。

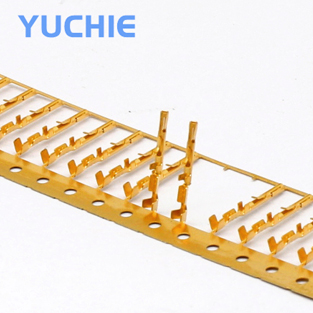

引脚镀层为二种关键防护手段。排针排母常用镀金、镀锡、镀镍工艺，均有助于降低接触电阻与提高氧化阻力。高密度排针建议使用全金PIN针，提升抗氧化性能，避免由于表面腐蚀引发微短路。

高密度布局中，插拔过程中易出现偏差插针或压弯现象。通过选择带定位柱的连接器结构，可在装配过程中引导PIN脚对准接收孔位，降低人为操作误差。

PCB布线方面，应确保排针焊盘间距与阻焊层精度匹配，避免锡桥连接。波峰焊接时建议加装防焊盖板，防止锡液飞溅至相邻PIN。若使用手工焊接，需使用精细尖头烙铁及限温焊接站控制温度稳定。

环境影响亦不可忽视，长期处于高湿、高尘场合的排针排母连接器容易形成凝露短路风险。可通过加装连接器壳体、防水罩或涂覆防护涂层延长其使用周期。

排针排母在高密度排布条件下，通过结构设计、镀层选择、工艺控制与环境密封等方式协同防止短路，确保系统稳定运行。
