板对板连接器在工控主板应用分析

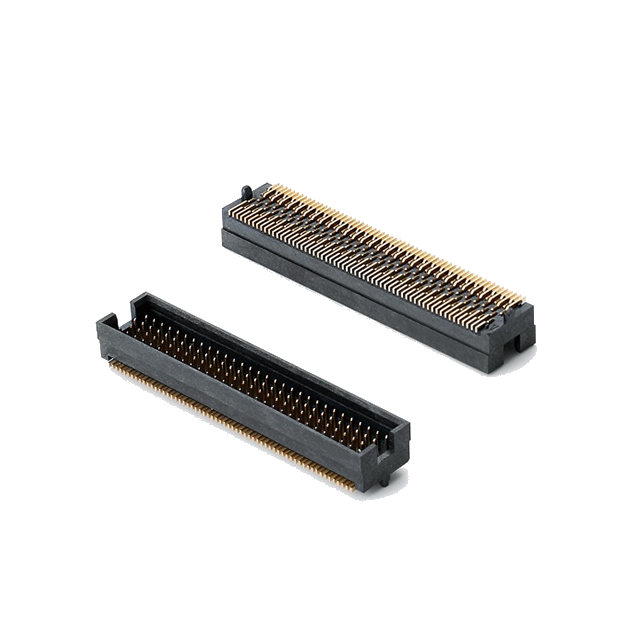

板对板连接器依靠公母座直接对接，实现PCB板之间信号互通，无需线束中转，凭借信号损耗低、集成度高的优势，大量应用在工控主板上。工控场景振动大、温度波动宽，对连接器可靠性要求远高于普通消费电子，选型与使用都有专属要求。

工控主板内部多采用分层板卡架构，主板搭配采集子板、通讯子板、IO扩展板，板对板连接器实现板卡之间信号互联。相比线束连接器，省去线缆带来的信号衰减，高速差分信号传输稳定性更强，布线简洁，减少设备内部走线杂乱问题，缩减整机装配空间。在紧凑型工控机、边缘采集模块、运动控制主板中应用十分普遍。

工控环境复杂，温度范围跨度大，常处于-40℃~85℃区间循环变化。温度变化会带来PCB板热胀冷缩，板对板连接器需要应对基板形变产生的对位偏差，浮动结构板对板连接器在工控主板中应用居多。浮动结构可以补偿PCB装配、热胀冷缩带来的微小偏移，避免端子受力变形、接触中断，提升高低温工况连接稳定性。

抗振动与抗冲击是工控主板核心需求。工厂设备持续振动，普通板对板连接器端子容易出现弹片疲劳、接触间断。用于工控主板的板对板，端子一般采用高弹性铜合金，搭配稳定镀层，提升抗疲劳性能；部分型号增加锁扣加固，防止振动下公母座松脱。镀层优先镀金，相比镀锡，在振动、潮湿环境下抗氧化能力更强，长期使用接触电阻稳定。

电气性能方面，工控主板同时承载数字信号、模拟采集信号，部分回路带有中小功率供电。选型时区分信号针与电源针，大功率回路要确认单针载流，同时控制阻抗，保障高速通讯信号完整。针距、堆叠高度根据主板内部装配空间选择，不同堆叠高度适配板卡之间的间隙。

生产与维护层面，工控主板大多采用SMT贴片工艺，连接器基座材料需要承受回流焊高温。同时在设计阶段预留足够的装配空间，方便板卡插拔检修。在选型时，除电气参数，还要评估高低温循环、振动老化测试指标，保证在工厂复杂工况下长期稳定运行。
