板对板连接器镀金层磨损之后导电性能变化解析

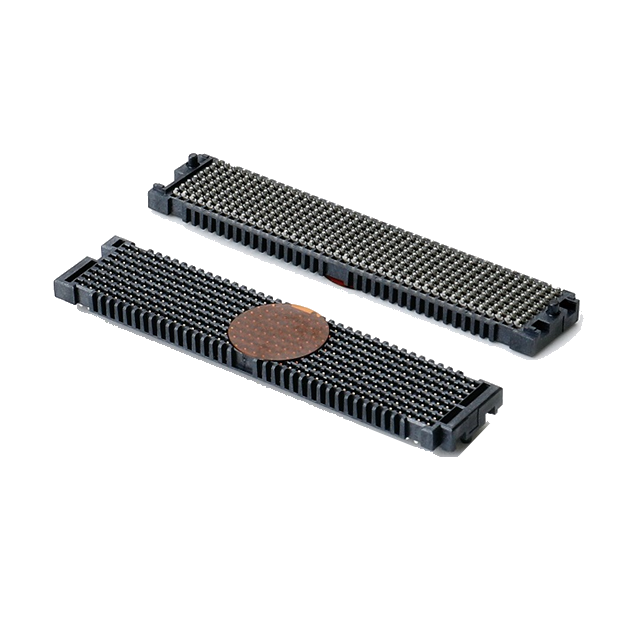

板对板连接器凭借超薄体积、对接准确的优势，广泛应用于工控主板、仪器仪表、数码模组内部层叠板连接。金属接触表面的镀金层是保障低电阻、抗氧化、稳定导电的关键防护层，经过反复插拔、长期摩擦挤压后镀金层会逐渐磨损剥落，导电性能会循序渐进变差，严重时引发设备信号中断、供电不稳，具体变化过程如下：

1.镀金轻微磨损：接触电阻小幅上升，无明显故障

初期仅表层薄镀金被轻微磨花，基底铜材尚未裸露。金本身导电性能优异，磨损区域依旧保留金镀层，整体接触电阻仅有轻微上浮，日常通电、信号传输基本感受不到异常，设备可以正常运行，仅长时间满载工况下会轻微温升。

2.镀金层大面积磨薄：温升加剧，信号容易衰减

持续插拔摩擦后，镀层厚度大幅削减，镀层致密性下降。金层变薄后抗氧化屏障减弱，空气中水汽、粉尘容易侵入，触点表面缓慢氧化；接触电阻持续升高，通电过程发热变明显。模拟信号、高频数字信号传输时，阻抗失衡，会出现信号卡顿、失真、传输不稳的现象。

3.镀金层完全磨损脱落，底层铜基材裸露：导电性能大幅衰减，故障频发

镀金全部磨掉之后，内部铜合金基材直接暴露在外，会出现多重负面变化：

1.铜易氧化，快速生成氧化铜、铜绿氧化层，氧化层属于绝缘物质，会大幅抬高接触电阻，电流传输受阻，供电模组会出现电压压降过大、设备供电不足；

2.氧化层厚薄不均匀，对接之后触点时通时断，震动环境下频繁出现瞬断，仪器数据错乱、工控主板反复重启；

3.触点相互咬合摩擦时，氧化碎屑掉落夹杂在接触缝隙里，进一步阻隔导电，接触不良。

4.恶劣环境会加速镀金磨损带来的性能恶化

粉尘、潮湿、有腐蚀性气体的车间工况下，裸露铜材氧化速度成倍加快；高低温交替会让触点轻微形变，缝隙变大，氧化问题更加严重。即便只是少量镀金磨损，导电稳定性也会快速下滑。

补充：不同镀金厚度耐磨与导电耐久区别

厚金镀层耐磨寿命更长，磨损速度缓慢，导电性能衰减周期久；薄镀金款式插拔次数偏少，镀层很快磨穿，导电稳定性下降更快。

总结

镀金层是板对板连接器的导电防护核心，轻微磨损影响有限；镀层大面积损耗、铜基材裸露后，接触电阻飙升、氧化加剧，供电与信号传输稳定性持续变差，出现接触失效故障。高频设备需控制插拔频次，以此延缓镀金层磨损。
