板对板连接器选型需要重点考量哪些技术条件

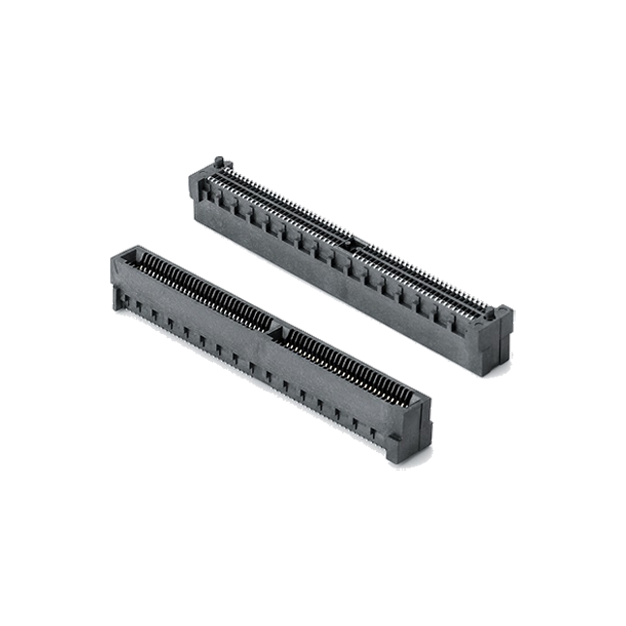

板对板连接器主要实现两块PCB电路板之间直接对接，省去线束中转，具备信号稳定、节省空间的特点，广泛应用于各类模组、便携设备、工控主板当中。板对板选型复杂度较高，如果关键技术条件考量不足，会出现装配干涉、信号异常、连接松动、使用寿命不足等各类问题，需要从堆叠高度、机械结构、电气性能、环境适配、PCB工艺多个维度综合评估。

一，对接堆叠高度，属于基础的核心技术条件。板对板连接器分为公座与母座，选型的对接高度，即两块PCB板扣合完成之后板与板之间的间距，整机内部结构空间匹配。不同型号对接高度差异明显，选型过小会造成两块电路板互相挤压，连接器承受过大压力；选型过高，壳体内腔空间不足，无法装配。同时区分合高规格，不要单独看公座或母座的单体高度，以组合对接后的总合高作为设计依据。

二，引脚间距与点位配置。主流间距包含0.4mm、0.5mm、0.8mm等，间距越小，PCB布板难度越高。引脚间距严格匹配PCB预设焊盘，间距不匹配无法贴片焊接。引脚总数量按照电源、信号、地信号来规划，高速信号、大电流电源引脚，合理分配点位。小间距板对板，PCB布线需要做阻抗控制，设计阶段就要同步评估布线难度。

三，机械锁止与抗振动结构。根据设备工况评估锁扣形式，有无卡扣锁止结构直接影响抗振能力。普通消费设备振动较弱，可选用简易无锁扣款式；工控、车载、运动设备振动冲击大，优先选择带卡扣锁止的板对板连接器，扣合之后可以牢牢锁紧公母座，防止使用过程中松脱。同时留意定位柱、导向结构，导向结构可以方便装配对位，避免贴装、扣合时引脚磕碰损伤。还要确认插拔力参数，插拔力过大装配难度提升，过小容易受振动松脱。

四，电气性能技术参数。首先是单引脚额定电流，电源通路引脚需要核对载流能力，大电流回路可多个引脚并联使用。高速信号应用场景，需要关注连接器阻抗、串扰、插入损耗等参数，满足信号传输速率需求。普通低速信号，侧重接触阻抗稳定性即可。同时确认额定工作电压，满足电路板供电系统。镀层方面，镀金镀层接触阻抗稳定，抗氧化能力强，适合高要求场景。

五，PCB贴片适配工艺条件。绝大多数板对板连接器为表面贴片式，塑胶基座、端子需要耐受回流焊高温。选型核对器件耐温参数，匹配产线回流焊温度曲线。留意公座母座焊盘定义，严格按照规格书设计PCB焊盘，包含焊盘大小、阻焊开窗，部分型号还有定位焊盘、加强焊盘，PCB设计不能随意修改，否则会出现贴片偏移、虚焊。

六，环境与使用寿命条件。评估设备实际工作温湿度范围，确认连接器工作温度区间可以覆盖产品工况。插拔次数代表机械寿命，产品后期需要反复拆卸模组，就要选择机械插拔次数更高型号；如果装配完成后少拆卸，可以选用常规寿命等级。高湿、多粉尘环境，还需要评估是否需要防护设计，避免端子氧化造成信号故障。

板对板连接器选型，不能只参考引脚数量，堆叠合高、间距、锁止结构、电气参数、焊接工艺、使用环境互相约束，完整评估各项技术条件，才能匹配产品设计，减少后期硬件故障。
