板对板连接器插合不到位产生花屏解决办法

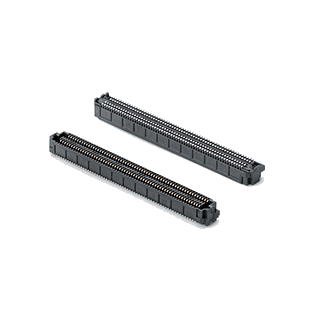

板对板连接器是智能屏幕、车载显示屏、工控触控屏、数码设备中核心的信号对接器件，承担屏幕图像数据、供电电压、触控信号的传输工作。在设备组装、调试、使用过程中，连接器插合不到位是引发屏幕花屏、闪屏、条纹屏、局部黑屏的常见诱因，占屏幕显示故障的六成以上。很多维修与装配人员仅简单重新插拔，未找到根本诱因，导致故障反复复发。结合实操经验，全方面拆解插合不到位的根源，并给出对应的解决与预防方案。

首先理清核心故障原理：板对板连接器依靠公母端子咬合接触，实现多通道信号同步传输。若插合不到位，端子咬合深度不足、局部虚接、单边悬空，会导致部分信号通道接触电阻过大、信号中断、传输时序错乱，屏幕像素数据接收异常，表现为花屏、横纹、闪屏、画面撕裂等故障。轻微插合不良会出现间歇性花屏，震动、轻微晃动设备时故障加重，完全插合错位则会直接黑屏、无显示。

装配操作不规范，是插合不到位主要的人为诱因。批量组装或手工装配时，操作人员斜向按压、单边用力、快速扣合，会导致连接器公母座错位、单边卡合、局部端子未咬合；部分细小间距板对板连接器精度高，轻微偏移就会出现插合不良。同时，装配时未对准定位卡扣与对位柱，强行按压会造成连接器外壳偏移、弹片卡滞，看似扣合到位，实则内部端子悬空虚接。针对这类问题，标准解决办法是：装配前目视对齐公母座对位标识与定位柱，保持水平垂直贴合，双手均匀用力居中按压，听到卡扣“咔哒”锁止声后，轻晃连接器确认无松动，杜绝单边按压、斜压操作。

连接器异物遮挡与端子变形，会造成假性插合到位、实则接触不良。生产组装、存放过程中，连接器端子缝隙容易残留锡渣、粉尘、纤维碎屑，异物卡在端子接触面之间，垫高公母座间隙，导致端子无法完全咬合，形成虚接花屏。此外，前期拆装、磕碰会造成端子轻微翘曲、下沉、变形，肉眼难以察觉，装配后部分通道接触失效，引发显示异常。解决实操方案：拆装检修时，使用无尘棉签搭配专用电子清洁剂，清理端子缝隙杂质；借助放大镜检查端子平整度，对轻微翘曲端子进行微调校正，变形严重、端子氧化发黑的连接器直接更换，禁止带病装配。

PCB板变形、装配公差偏差引发的整体插合悬空。设备主板、屏幕排线PCB板轻微翘曲、变形，或外壳装配卡位偏差，会导致连接器装配后受力不均，局部端子无法贴合，长期处于虚接状态，设备震动后频繁花屏。尤其是超薄数码产品、车载震动工况设备，这类故障尤为高发。改善解决办法：装配前检查PCB板平整度，翘曲变形的主板提前校正；调整设备外壳装配间隙，避免外壳挤压连接器；可选用带浮动对位、自适应缓冲结构的板对板连接器，抵消轻微装配公差，保证端子全方面咬合。

卡扣疲劳、锁止结构失效导致后期插合松动。反复拆装、长期震动会造成连接器卡扣弹片疲劳、弹力下降，锁止力度不足，初期装配看似到位，后期使用中轻微震动就会出现端子松脱、插合间隙变大，引发间歇性花屏。这类故障隐蔽性强，常规插拔很难解决。根治方案：检查连接器锁止弹片弹性，松动无力、疲劳老化的连接器直接更换；关键工况设备可选用带双重锁止结构的板对板连接器，强化锁止稳定性，抵御设备震动带来的松动风险。

故障排查完整实操流程，快速定位并解决花屏问题。首先断电拆机，轻轻分离板对板连接器，清理端子粉尘、锡渣与氧化层；其次检查端子是否变形、发黑、磨损，校正或更换不良连接器；然后垂直对位准确插合，确认卡扣完全锁止无松动；装机测试，轻微晃动设备，观察屏幕是否依旧花屏，排查PCB形变与外壳挤压问题。完成整套操作后，绝大多数插合不良引发的花屏故障可根治。

板对板连接器插合不良引发的花屏故障，并非复杂疑难问题，但容易反复出现。规范装配操作、做好端子清洁检修、排查结构公差偏差、更换老化锁止配件，从装配、检修、选型多维度管控，就能解决此类显示故障，保障屏幕信号传输稳定，提升设备装配良率与使用稳定性。
