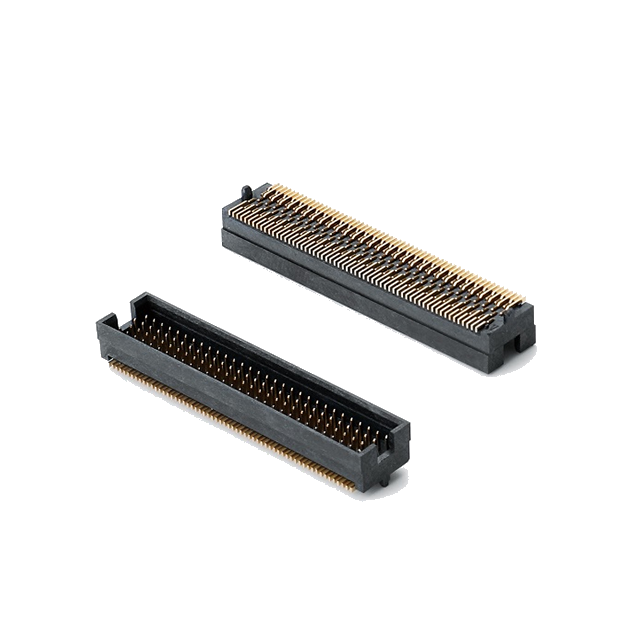

贴片板对板连接器，SMT自动化焊接适配型号

随着电子设备不断轻薄化、小型化，传统直插式板对板连接器已无法满足自动化生产需求，贴片板对板连接器适配SMT自动化贴片产线，无需人工插件，可直接回流焊焊接，适配智能家居、穿戴设备、医疗仪器、车载小型电控板等紧凑型电子产品。本文详解SMT贴片板对板连接器适配型号、选型参数与焊接注意事项。

一、贴片板对板连接器适配SMT产线核心优势

-适配全自动贴片机：卷带包装标准出货，直接上机贴片，全程自动化生产，省去人工插件工序，大幅提升生产效率；

-适配回流焊工艺：耐高温塑胶底座，可承受标准SMT回流焊高温，焊接不开裂、不变形、不脱针；

-体积小巧省空间：全贴片卧式结构，不占用电路板背面空间，助力设备轻薄化设计；

-焊接一致性高：定位引脚准，贴片无偏移，批量焊接良率远高于人工直插焊接。

二、主流SMT自动化焊接适配型号大全

1.按间距划分（市面常用）

-0.5mm间距：超精款，适配手表、蓝牙耳机、微型传感器等小PCB板；

-0.8mm间距：通用款，工控主板、小型显示模组主流选型；

-1.0mm间距：常规通用款，性价比高，出货量大，适配多数消费电子。

2.按合高（对接高度）划分

3.0mm、4.0mm、5.0mm、6.0mm常规合高，支持公母座对接堆叠，双层PCB板连接；同时支持高低座搭配，满足不同板层间距需求。

3.结构款式

带定位柱贴片板对板、防倒扣贴片板对板、双槽加固贴片板对板，全部适配标准SMT贴片机，无需修改产线程序。

三、SMT贴片焊接注意事项

1.务必选用原装卷带包装，避免散装物料导致贴片机吸料异常；

2.回流焊温度控制在230℃-255℃区间，符合连接器耐温标准，防止塑胶底座融化；

3.焊接后检测公母座插拔力度，避免贴片偏移导致对接卡顿、接触不良；

4.高频震动设备（车载设备）建议选用带卡扣锁扣贴片板对板，防止运输震动松脱。

四、适用行业

智能穿戴产品、医疗设备、车载中控小板、液晶显示模组、物联网控制板等全部自动化SMT生产电子产品。
