板对板连接器选型攻略电流、锁扣、抗震怎么选

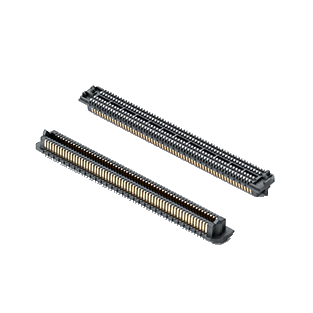

板对板连接器是实现两块电路板之间直接连接的关键组件，广泛应用于智能手机、平板电脑、工控设备、汽车电子、医疗设备等领域。板对板连接器的选型直接影响设备的电气性能、机械可靠性和使用寿命。在众多选型参数中，电流承载能力、锁扣结构和抗震性能是三个核心的指标，需要关注。

首先，电流承载能力是板对板连接器选型的首要考虑因素。板对板连接器的额定电流决定了它能够防护传输的大电流值。如果实际工作电流超过连接器的额定电流，会导致接触点温度升高，加速金属接触部分的氧化和老化，甚至可能引起连接器烧毁，造成设备故障。选型时，应根据电路的实际工作电流，选择额定电流大于实际工作电流1.2-1.5倍的连接器。同时，还要关注连接器的接触电阻，接触电阻越小，电流传输效率越高，发热越少。此外，连接器的温升也是一个重要指标，一般要求在额定电流下，连接器的温升不超过30℃。

其次，锁扣结构是保证板对板连接器连接可靠性的重要因素。板对板连接器在使用过程中，可能会受到震动、冲击等外力作用，如果没有可靠的锁扣结构，容易出现连接器松动、脱落的问题，导致设备无法正常工作。目前常见的锁扣结构有摩擦锁扣、机械锁扣和电磁锁扣等。摩擦锁扣依靠连接器之间的摩擦力实现锁紧，结构简单，成本低，但锁紧力较小，适用于震动较小的场景。机械锁扣通过卡扣、弹片等机械结构实现锁紧，锁紧力大，连接可靠，适用于震动较大的工业设备和汽车电子领域。电磁锁扣则通过电磁力实现锁紧，锁紧和解锁方便，适用于需要频繁插拔的设备。选型时，应根据设备的使用环境和震动情况，选择合适的锁扣结构。

第三，抗震性能是板对板连接器在恶劣环境下稳定工作的重要保障。在汽车、航空航天、工业控制等领域，设备经常会受到强烈的震动和冲击，这就要求板对板连接器具有良好的抗震性能。影响连接器抗震性能的因素主要有接触结构、材料强度和锁扣可靠性。好的板对板连接器通常采用多点接触结构，即使在震动情况下，也能保证至少有一个接触点保持导通。同时，连接器的金属接触部分采用高强度、高弹性的合金材料制成，能够承受反复的震动和冲击而不易变形。此外，可靠的锁扣结构也能有效提高连接器的抗震性能，防止连接器在震动中脱落。

除了上述三个核心指标，板对板连接器的选型还需要考虑间距、高度、位数、材质、工作温度、防水等级等其他因素。选型时，应综合考虑设备的使用环境、电气要求、机械要求和成本预算，选择适合的板对板连接器。只有选择合适的板对板连接器，才能保证设备的稳定可靠运行，延长设备的使用寿命。
