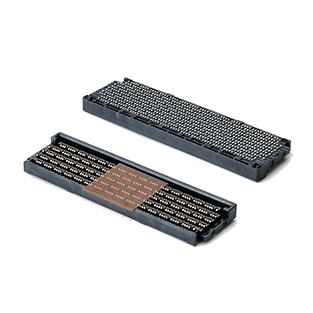

板对板连接器防错位设计要点

板对板连接器广泛用于电子设备中，保证可靠插拔和信号稳定是核心目标。防错位设计是板对板连接器选型和设计的重要环节，避免连接错误或损坏，保证设备运行。

首先，设计合理的键槽或凸起结构是核心方法。板对板连接器通常采用凹凸定位设计，使连接器只能按照正确方向插入，防止反向或倾斜安装导致接触不良或损坏。

导向柱和定位销的使用可增强防错位性能。通过在连接器端和PCB板上设置导向柱、导向槽或销钉，限制插入方向，确保板对板连接器自动对齐并平稳插入，减少人为操作失误。

颜色标识和标记有助于防错位操作。不同连接器端子、板端可采用颜色或文字标记，结合机械防错位结构，提升操作直观性和准确性，尤其在多排连接器或高密度板中效果明显。

容错空间设计也需考虑。板对板连接器应在插入方向上有微量间隙，允许轻微偏差但仍可正确接触。过紧可能增加插拔力，过松可能降低机械稳定性，需通过准确设计达到平衡。

防错位设计需兼顾导电性能。设计凸起、键槽和导向销时，不应影响触点接触面，保证接触电阻低、信号稳定性高。合理设计确保机械防错位与电气性能兼顾。

材料选择与耐磨性同样重要。板对板连接器在反复插拔过程中，定位结构需耐磨、耐高温，保持防错位功能长期有效。优质材料和表面处理可延长使用寿命。

安装和测试配合优化设计。板对板连接器防错位设计在生产和测试阶段需验证，通过重复插拔和振动测试确认防错位结构可靠性，确保批量生产一致性。

综上，板对板连接器防错位设计要点包括键槽或凸起结构、导向柱定位、颜色标识、容错空间、触点保护、材料耐磨性以及安装测试验证。科学设计可避免连接错误，保证电子系统可靠。
