板对板连接器能承受多大电

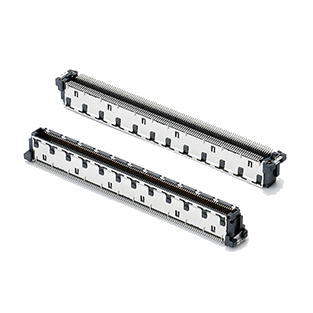

板对板连接器是一类常用的电路板互连元件，通过排列的针脚或端子实现两块电路板之间的信号与电源传输。在实际使用中，很多用户会关心板对板连接器能承受多大电流，这直接关系到电路的安定性与稳定性。

首先，板对板连接器的电流承载能力与其针脚间距、端子结构、材料以及镀层工艺密切相关。常见的间距有0.5mm、0.8mm、1.27mm、2.54mm等，间距越大、针脚截面积越大，所能承受的电流相对更高。一般来说，2.54mm间距的板对板连接器单个针脚可承受2-3A电流，而0.5mm间距的连接器通常在0.5a以下。

其次，端子材质和表面处理对电流承载有明显影响。采用磷青铜、黄铜等高导电性材料，并经过镀金或镀锡处理的端子，能有效降低接触电阻，提升电流承载能力和传输稳定性。如果使用的是普通镀锡层，电流承载相对有限。

再次，电流承载还与温升相关。板对板连接器在通过电流时会发热，若环境散热条件不足，容易导致温度升高，从而影响寿命和性能。行业标准通常会规定在特定温升范围内的电流承载能力，设计人员需要结合使用环境进行校核。

在实际应用中，板对板连接器的电流承载能力应根据整机功率需求来匹配。例如在工控主板、通讯模块或电源分配板中，工程师会优先考虑针脚数量、电流分配以及冗余设计，以避免单针脚过载。同时，对于需要大电流的场合，可以通过并联多个针脚的方式分担电流。

此外，板对板连接器主要用于信号传输，但在部分电源接口中也会承担一定电流。因此，选型时要区分是弱电信号应用，还是电源供电场景。若电流需求超过单个针脚上限，应选择专门的大电流连接器，而不是单纯依赖板对板连接器。

板对板连接器能承受的电流取决于针脚间距、材料、镀层和散热条件。一般小间距型号承载电流在0.5a以下，中等间距可达1-3A，大间距或特殊设计的型号可承载更高电流。设计工程师在选型时，应结合电路板的功率需求和环境条件，确保连接器在稳定范围内工作。
