航电总线接口卡

  • 案例概述

航电总线接口卡,全功能板卡可以支持 BCBM31RTs 同时工作。该板卡以 FPGA 作为 1553B 接口协议处理器,板载4Mb 高速双端口RAM 存储器,1-2 路 双冗余1553B 总线通道,通道速率支持1Mbps

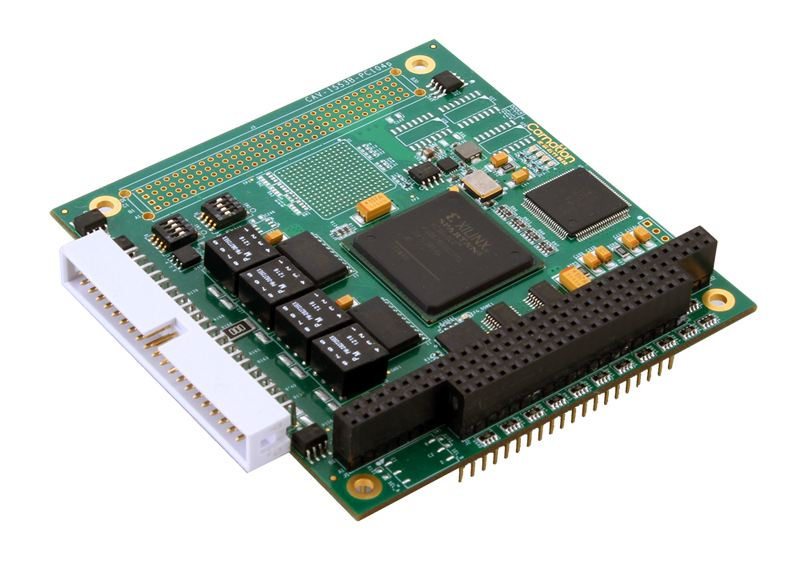

航电总线接口卡


使用YUCHIE产品:PC104连接器、线对板连接器

PC104 规格单功能及全功能 1553B 航电总线接口卡,全功能板卡可以支持 BCBM31RTs 同时工作。

该板卡以 FPGA 作为 1553B 接口协议处理器,板载4Mb 高速双端口RAM 存储器,1-2 路 双冗余1553B 总线通道,通道速率支持1Mbps,支持单功能或全功能。提供直接或间接耦合、45bits 时间标签、外部或内部触发、高级BC/RT 数据结构、错误检测、18 TTL 离散 IO 等功能。

该卡提供 Windows / Linux / VxWorks / QNX 驱动,支持FlightTest-1553B 板卡诊断与测试软件和 FlightPack-1553B 总线分析软件。可满足装备、实验室、外场等对1553B 总线的通信、测试和仿真需求。符合PCI V2.2 规范,支持单功能(1BC1RT1BM)或多功能(1BC1RT1BM),提供12个双冗余的1553B通道和16 TTL数字离散IO接口。

标准PC104 1553B

符合ISA规范

1-2 双冗余1553B 通道,支持单功能(1BC1RT1BM)或多功能(1BC31RT1BM

16 TTL 数字离散IO 接口

IDC排线接口

提供Windows XP/Linux/Vxworks/Labview/QNX 驱动及FlightPack总线分析软件

支持麒麟操作系统和龙芯的MIPS平台

BC 模式

可编程主帧和最小帧内容及传输时序、消息间隔时间、无响应和延时时间

可在线修改消息内容和工作模式

提供中断和查询两种消息接收方式

错误注入与检测:非法字、响应时间、奇偶校验、曼彻斯特编解码

链表方式管理消息,可动态添加、删除事件消息

RT 模式

 支持子地址独立数据缓存

可编程错误注入、响应时间、中断触发条件

可在线修改数据、状态和设置控制字

采用链表方式管理消息,可动态添加、删除消息

BM 模式

100% 总线监控:错误状态、字状态、消息状态

可选中断触发条件:RT 地址、RT 子地址、状态或控制字等

软件可设置监控过滤条件,45bits 时间标签
